Dezvoltarea mobilă, Internetul Lucrurilor (IoT) și Inteligența Artificială (I.A.) sunt trei domenii tehnologice care au cunoscut o creștere exponențială în ultimul deceniu. La intersecția acestor tehnologii se află Bluetooth Low Energy (BLE) și tehnologia Wi-Fi, protocoale de comunicație wireless esențiale pentru conectivitatea eficientă între dispozitive mobile și periferice IoT. Acest articol oferă o privire detaliată asupra arhitecturii, funcționalității și modelelor de implementare pentru BLE pe platformele Android, iOS și Flutter (cross-platform), precum și pe hardware-ul comun utilizat în dezvoltarea IoT.
În prima fază, vom acoperi utilizarea Bluetooth Low Energy (BLE), ce oferă o conectivitate eficientă energetic între smartphone-uri și dispozitive periferice. Acest articol explorează arhitectura, funcționalitatea și modelele de implementare pentru comunicarea BLE pe platformele Android, iOS și Flutter, alături de dispozitive hardware comune precum plăcile Nordic, Raspberry Pi și cipuri integrate BLE.

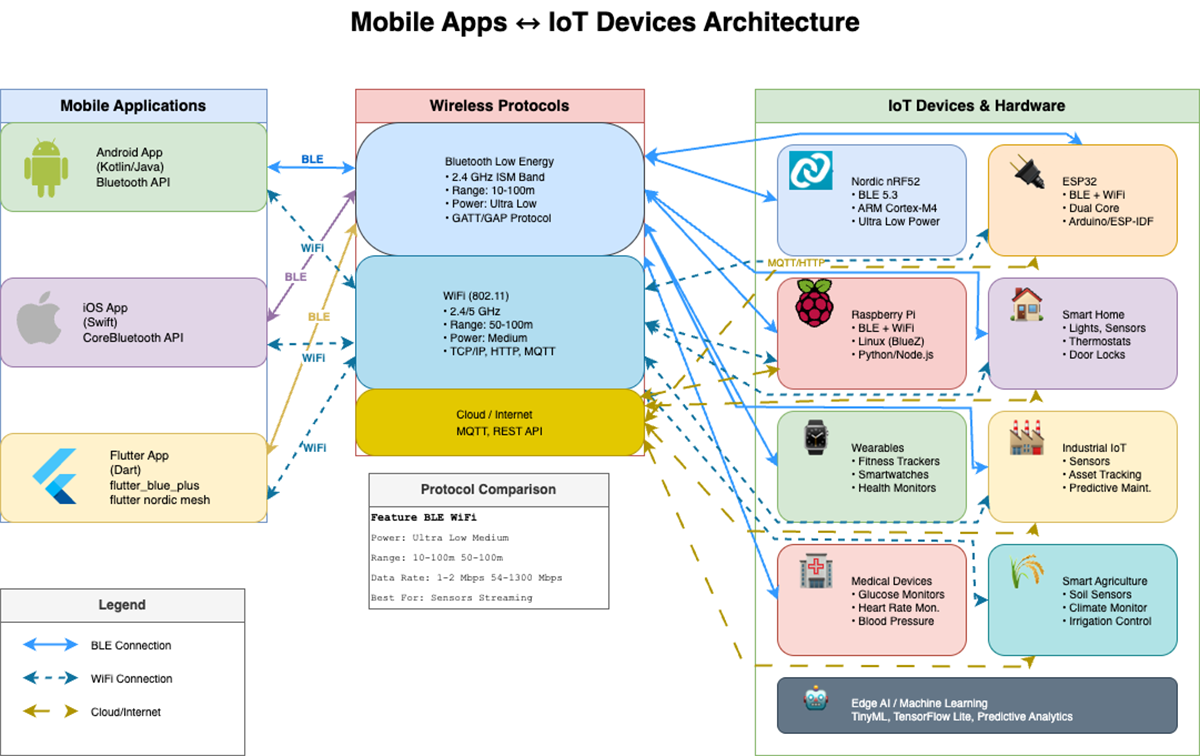

Diagramă ecosistem BLE - smartphone-uri, dispozitive IoT și conexiuni wireless
BLE operează pe o stivă de protocol stratificată care permite comunicarea wireless eficientă și cu consum redus de energie.
Physical Layer (PHY): Operând în banda ISM de 2.4 GHz, stratul fizic gestionează transmisia radio efectivă. BLE folosește 40 de canale, cu 3 canale dedicate pentru advertising (37, 38, 39) și 37 canale de date.
Link Layer: Acest strat gestionează sincronizarea transmisiei și recepției pachetelor, stabilirea conexiunilor și menține stările de link. Implementează frequency hopping adaptiv pentru a evita interferențele.
Attribute Protocol (ATT): ATT definește modul în care datele sunt structurate și accesate în BLE. Implementează o arhitectură client-server unde serverul (dispozitivul periferic) expune atribute pe care clienții le pot citi, scrie sau la care se pot abona.
Generic Attribute Profile (GATT): Construit peste ATT, GATT definește cadrul pentru organizarea datelor în servicii și caracteristici. Această structură ierarhică este fundamentală pentru schimbul de date BLE.
Generic Access Profile (GAP): GAP controlează vizibilitatea dispozitivului, stabilirea conexiunii și procedurile de securitate. Definește roluri precum Broadcaster, Observer, Peripheral și Central.

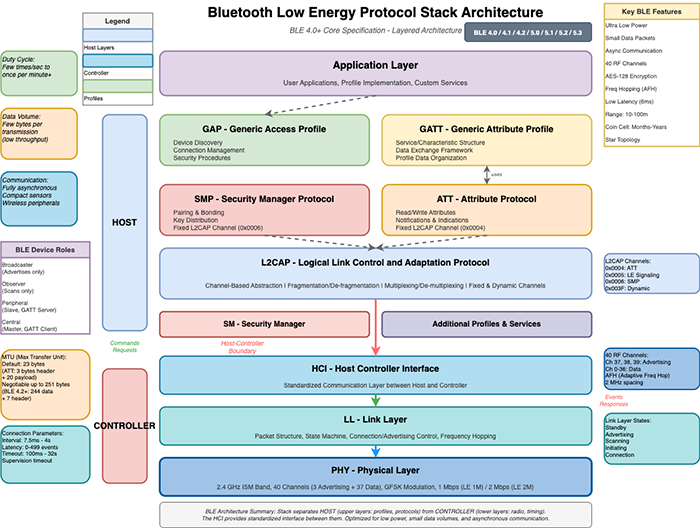

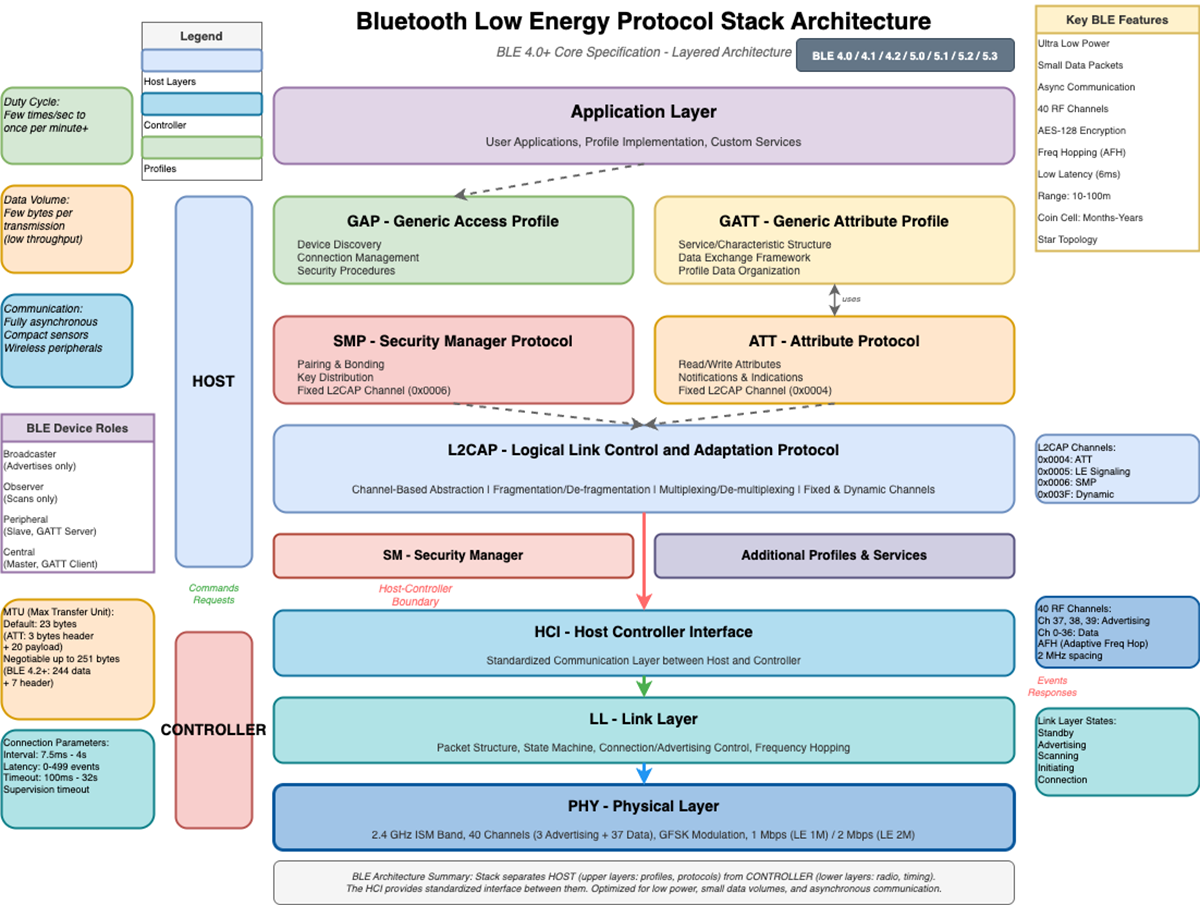

Diagramă stratificată arătând stiva de protocol BLE
GATT organizează datele într-o structură ierarhică:
Servicii: Un serviciu este o colecție de caracteristici conexe. Fiecare serviciu are un UUID unic de 16-biți (pentru servicii adoptate de Bluetooth SIG) sau UUID de 128-biți (pentru servicii personalizate).
Caracteristici: Sunt punctele efective de date dintr-un serviciu. Fiecare caracteristică conține o valoare și poate avea descriptori care furnizează metadate suplimentare. Caracteristicile definesc proprietăți precum citire, scriere, notificare sau indicare.
Descriptori: Furnizează informații suplimentare despre caracteristici, precum Client Characteristic Configuration Descriptor (CCCD) care activează notificările sau indicațiile.

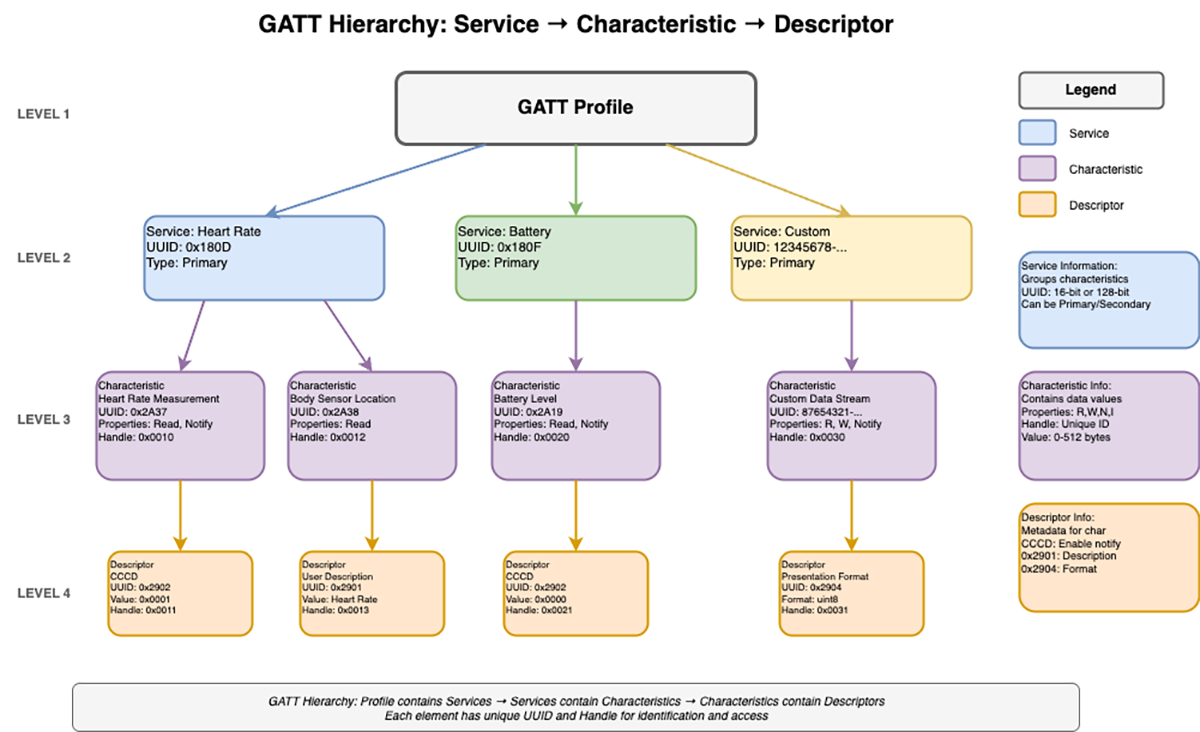

Diagramă ierarhică arătând relația Serviciu → Caracteristică → Descriptor
Android oferă suport complet BLE prin pachetul android.bluetooth, introdus în Android 4.3 (API Level 18).
BluetoothAdapter: Punctul de intrare pentru toate operațiunile BLE. Oferă metode pentru activare/dezactivare Bluetooth, pornirea scanării și inițierea conexiunilor.
BluetoothLeScanner: Gestionează descoperirea dispozitivelor BLE cu capabilități de filtrare.
BluetoothGatt: Reprezintă o conexiune client GATT către un dispozitiv remote. Oferă metode pentru descoperirea serviciilor, citirea/scrierea caracteristicilor și activarea notificărilor.
BluetoothGattCallback: Clasă abstractă de callback pe care aplicațiile o extind pentru a primi rezultate asincrone ale operațiunilor GATT.
Modelul de permisiuni Android pentru BLE a evoluat semnificativ:
Android 11 și anterioare: Necesită permisiunea ACCESS_FINE_LOCATION deoarece scanarea BLE poate fi folosită pentru tracking locație.
BLUETOOTH_SCAN, BLUETOOTH_CONNECT și BLUETOOTH_ADVERTISE.iOS implementează BLE prin frameworkul Core Bluetooth, oferind un API orientat pe obiecte pentru comunicarea BLE.
CBCentralManager: Gestionează dispozitivele periferice descoperite sau conectate. Se ocupă de scanare, stabilirea conexiunii și menține starea Bluetooth.
CBPeripheral: Reprezintă un dispozitiv periferic remote. Odată conectat, oferă acces la servicii și caracteristici.
CBService: Încapsulează un serviciu și caracteristicile sale descoperite pe un dispozitiv periferic.
CBCharacteristic: Reprezintă o caracteristică a unui serviciu, oferind acces la valoarea și proprietățile caracteristicii.
iOS oferă moduri background specifice pentru operațiuni BLE:
bluetooth-central: Permite aplicației să continue scanarea și să mențină conexiuni în background;
bluetooth-peripheral: Permite dispozitivului să acționeze ca periferic BLE când este în background.

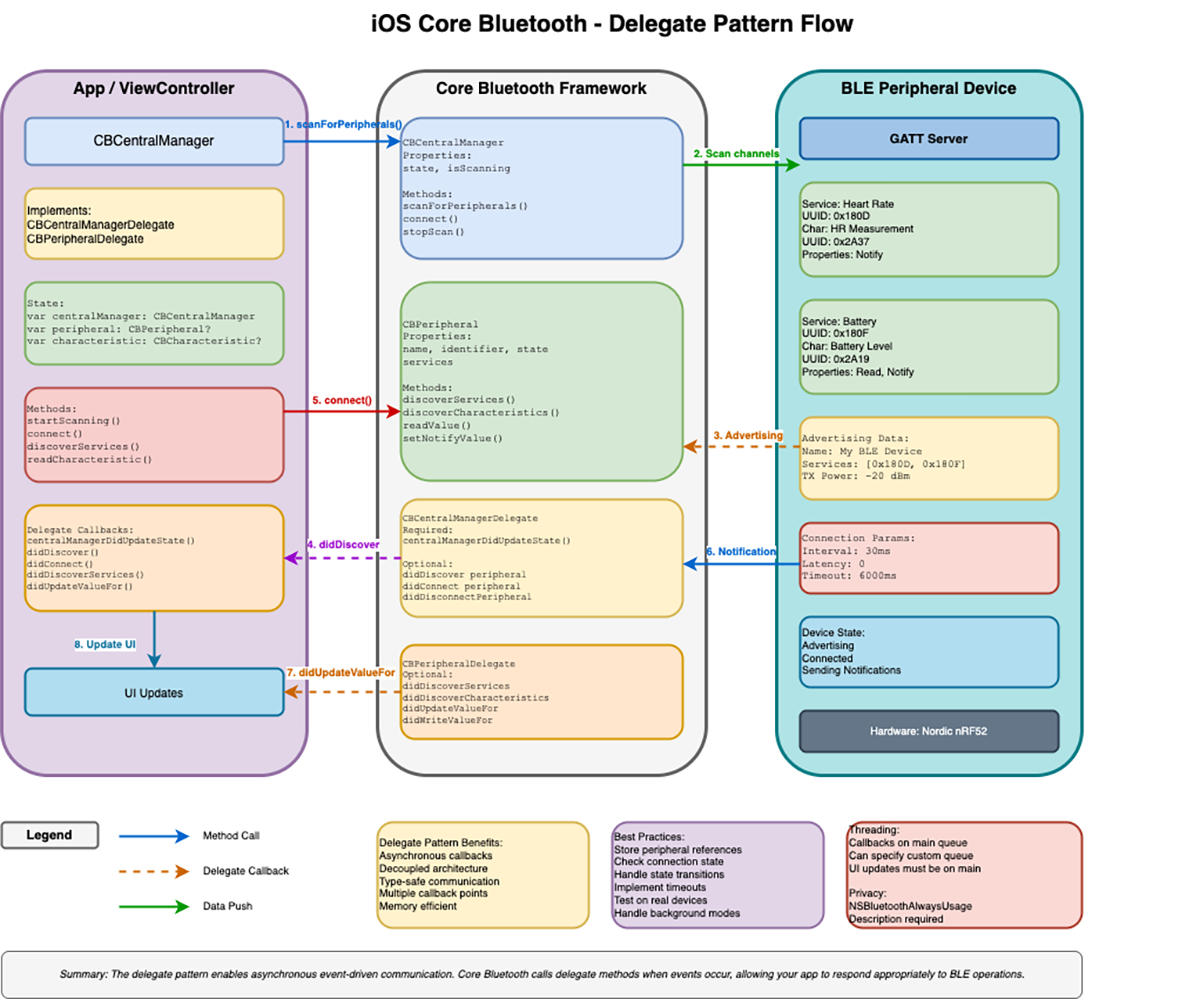

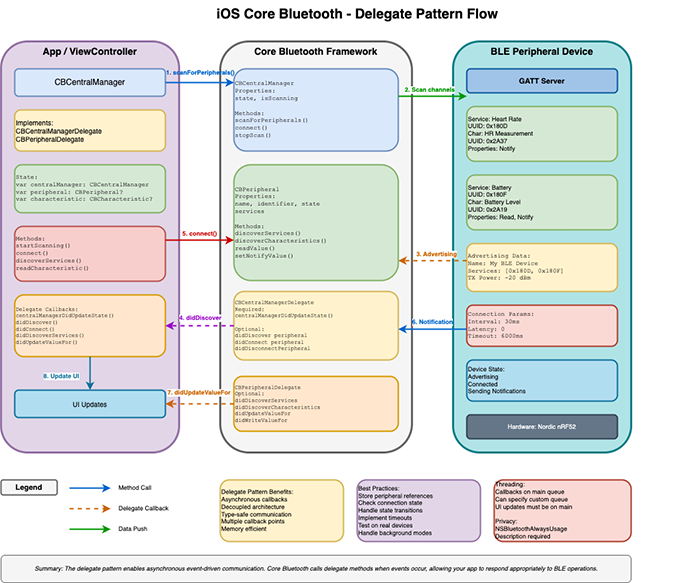

Diagramă pattern delegate iOS Core Bluetooth
Flutter permite dezvoltarea BLE cross-platform cu o singură bază de cod, folosind platform channels pentru comunicarea cu implementările native BLE.
flutter_blue_plus: Un pachet robust, activ întreținut, care oferă funcționalitate comprehensivă BLE. Oferă un API unificat care funcționează pe Android și iOS.
flutter_reactive_ble: Dezvoltat de Philips Hue, acest pachet se concentrează pe patternuri de programare reactivă folosind Streams și Observables.
Pachetele BLE din Flutter folosesc în mod tipic platform channels pentru a invoca cod nativ:
Strat Dart: Oferă API-ul public cu care dezvoltatorii Flutter interacționează.
Platform channel: Facilitează comunicarea bidirecțională între Dart și codul nativ.
Implementări native: Cod Android (Kotlin/Java) și iOS (Swift/Objective-C) care interfațează cu API-urile BLE specifice platformei.

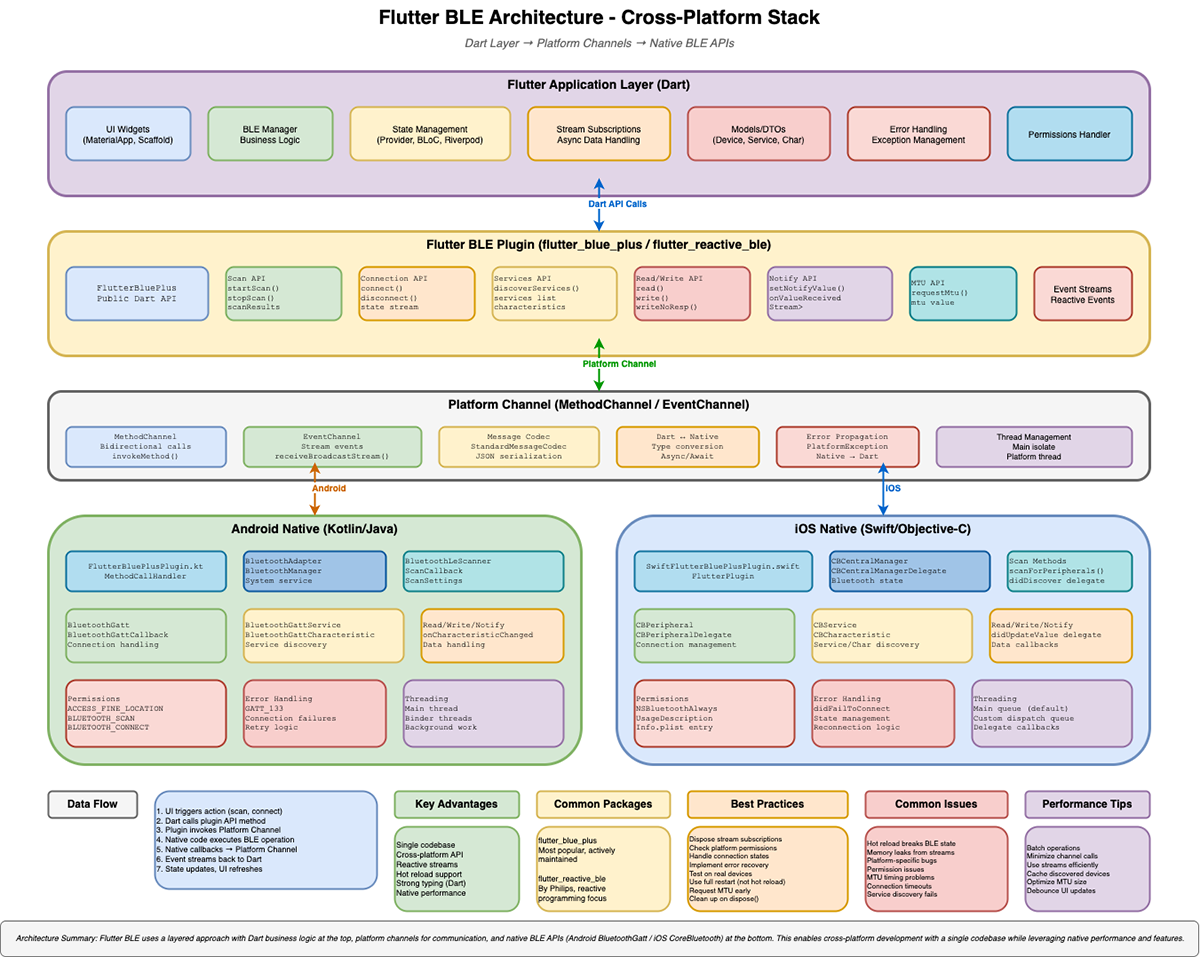

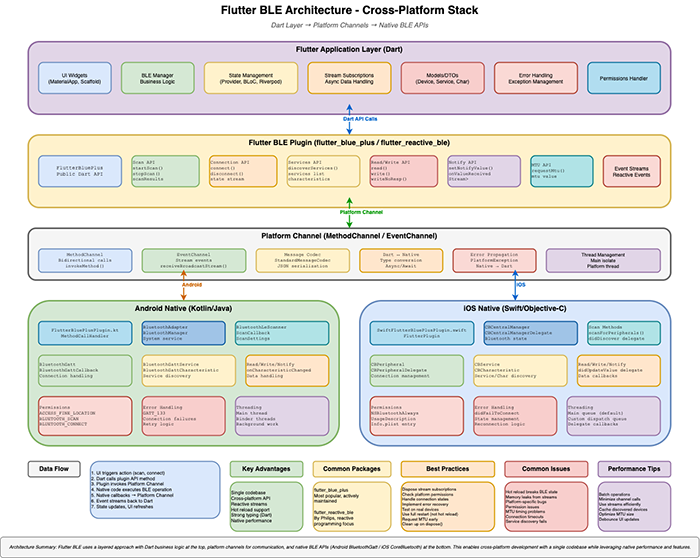

Arhitectură Flutter BLE cu Dart, Platform Channels și implementări native
Probleme stringente:
Callbackuri GATT inconsistente: Callbackul onCharacteristicChanged() eșuează frecvent.
Memory leaks: Stiva Bluetooth generează scurgeri de memorie cu cicluri repetate de conectare/deconectare.
Probleme majore:
Eroare GATT 133: Infama eroare GATT 133 apare frecvent în timpul încercărilor de conexiune
Eșecuri Service Discovery: discoverServices() eșuează intermitent, necesitând logică de reîncercare cu întârzieri de 600ms+
// Pattern recomandat de retry pentru Android 5.x
private void connectWithRetry(
final BluetoothDevice device, int retryCount) {
if (retryCount > 0) {
bluetoothGatt = device.connectGatt(context
,false, new BluetoothGattCallback() {
@Override
public void onConnectionStateChange(
BluetoothGatt gatt, int status, int newState)
{
if (status == 133) {
gatt.close();
Handler handler = new Handler(
Looper.getMainLooper());
handler.postDelayed(() ->
connectWithRetry(device,
retryCount - 1), 1000);
}
}
});
}
}Schimbări semnificative:
Model nou de permisiuni: BLUETOOTH_SCAN, BLUETOOTH_CONNECT, BLUETOOTH_ADVERTISE înlocuiesc cerințele de locație.
neverForLocation
Schimbări importante:
Restricție background: Modul periferic background sever restricționat; advertisingul se oprește după ~10 minute
Schimbări majore: - Schimbări Autorizare: Noi stări CBManagerAuthorization necesită gestionare explicită - Cerință String Privacy: NSBluetoothAlwaysUsageDescription devine obligatoriu
Bug critic: Service discovery eșuează intermitent pe iOS 13.0-13.3 când dispozitivul se mută între rețele WiFi simultan. Rezolvat în 13.4+.
Probleme persistente: - Problemă Reconectare Rapidă: Încercarea de reconectare în 1 secundă de la deconectare eșuează silent; necesită întârziere de 2+ secunde.
// Pattern reconectare iOS 14+
func reconnect(to peripheral: CBPeripheral) {
centralManager.cancelPeripheralConnection(peripheral)
// Așteptare înainte de reconectare
DispatchQueue.main.asyncAfter(deadline: .now() + 2.0) {
self.centralManager.connect(peripheral, options: nil)
}
}Buguri noi:
Crash pe UUID Invalid: Transmiterea de stringuri UUID malformate cauzează crash imediat în loc să arunce eroare
Bug Critic (iOS 16.0-16.3): Parsingul datelor de extended advertising eșuează când payloadul depășește 31 octeți, cauzând crash. Rezolvat în 16.4.
Cheile private sunt încrucișate și nu se pot conecta, lipsa de sincronizare și procesul de pairing cu schimbul de chei a eșuat.
În loc de un mesaj de succes precum:
Security changed: <(Private Mac Address)> (public) level 2apare un mesaj de eroare:
Security failed: <(Private Mac Address)> (public) level 1 err 4 Disconnected (reason 19)
Security failed: <(Private Mac Address)> (public) level 1 err 9 Disconnected (reason 61)Singura soluție a fost resetarea cheilor prin formatarea memoriei de pe BLE device și resetarea împerecherii de pe ambele dispozitive mobile, refacerea procesului de pairing.
Probleme Comune flutter_blue_plus:
Service Discovery Android: Eșuează pe Android 12+ cu anumite dispozitive;
Hot Reload: Starea BLE persistă incorect după hot reload, necesitând restart complet aplicație;
Probleme flutter_reactive_ble:
Background Android: Operare background nefiabilă fără implementare corectă a serviciului foreground ;
Probleme comune Nordic nRF52 Series:
Conflicte Softdevice: Codul aplicației provoacă crash SoftDevice când folosește regiuni de memorie restricționate
Probleme Critice:
Fragmentare Memorie: Cicluri repetate conectare/deconectare cauzează fragmentare heap, necesitând eventual reboot
Probleme Coexistență: Interferență WiFi și BLE când ambele sunt active; throughputul scade semnificativ
// ESP32: Curățare memorie BLE înainte de reconectare
void cleanupBLE() {
BLEDevice::deinit(true); // Curățare completă
delay(1000); // Așteptare pentru finalizarea deinit
BLEDevice::init(„DeviceName”);
}Probleme Cunoscute:
Bug BlueZ 5.50: Advertisingul se oprește după ciclul suspend/resume.
Probleme Permisiuni: Permisiuni D-Bus frecvent configurate greșit pe instalări proaspete.
BLE are ca avantaj principal eficiența energetică, dar dezvoltatorii trebuie să implementeze strategii adecvate pentru a maximiza durata bateriei.
Monitorizare sănătate: Modele AI analizează fluxuri continue de date de la dispozitive medicale BLE pentru a detecta anomalii:
Ritmuri cardiace neregulate (detecție AFib);
Patternuri apnee somn;
Predicții trend glucoză sanguină;
Optimizare Smart Home: AI învață patternuri casnice de la senzori BLE și optimizează: - Sisteme HVAC bazate pe ocupare și preferințe;
Programe iluminat adaptate la ritmuri circadiene
Detecție de amenințări de securitate: Modele machine learning identifică patternuri anormale de trafic BLE indicând:
Încercări neautorizate de conexiune dispozitiv;
Atacuri spoofing sau replay ;
// Flutter: Detecție anomalii bazată pe A.I.
class BLEAnomalyDetector {
TensorFlowLite model;
List historicalData = [];
Future detectAnomaly(List sensorData) async {
var normalizedData = normalize(sensorData);
historicalData.addAll(normalizedData);
if (historicalData.length > 1000) {
historicalData.removeRange(0, historicalData.length - 1000);
}
var input = prepareInput(historicalData);
var output = await model.run(input);
return output[0] > 0.85; // Prag anomalie
}
} Reducerea inteligentă a transmisiilor de date: Modele A.I. învață care puncte de date sunt cele mai importante și comprimă transmisiile BLE corespunzător, reducând lățimea de bandă cu 60-80% menținând calitatea informației.
**Sampling Adaptiv**: Machine learning determină rate de sampling optime pe baza variabilității datelor: - Sampling înalt în timpul evenimentelor interesante - Sampling scăzut în perioade stabile - Evenimente prezise declanșează creșteri preemptive de sampling.
Caz de utilizare: Trackere fitness care în mod normal samplează frecvența cardiacă la fiecare 5 secunde, dar cresc la sampling continuu când AI detectează începutul exercițiului, apoi revin la frecvență scăzută în timpul odihnei.
Model Size Constraints: Modelele TinyML trebuie să încapă în memoria limitată a dispozitivului (tipic 100KB-2MB pentru dispozitive edge).
Mecanisme de actualizare: Actualizări model OTA (Over-The-Air) via BLE permit îmbunătățire continuă fără schimbări hardware.
Instrumente de dezvoltare:
TensorFlow Lite for Microcontrollers: Deploy modele ML pe dispozitive embedded
Implementează State Management: Folosește state machines (Combine/Coroutines/Semaphores) corespunzătoare pentru gestionarea stărilor și tranzițiilor conexiunii BLE;
Gestionare erori: Implementează mecanisme comprehensive de gestionare și recuperare erori cu logică de retry specifică platformei;
Gestionare Timeout: Stabilește timeout-uri adecvate pentru toate operațiunile; Android necesită timeout-uri mai lungi decât iOS;
Curățare resurse: Deconectează și eliberează resurse corespunzător pentru a preveni scurgerile de memorie, mai ales pe Android;
Conexiuni concurente: Fii conștient de limitările platformei pentru conexiuni simultane (4-7 pe Android, 20+ pe iOS);
Începe cu nRF Connect: Verifică că perifericul tău funcționează corect înainte de a scrie cod mobil;
Dezvoltare Incrementală: Construiește și testează funcționalități incremental în loc de toate deodată;
Folosește Logging: Implementează logging comprehensiv pentru debugging, mai ales pentru operațiuni GATT;
Gestionează Edge Cases: Planifică pentru deconectări neașteptate, scenarii out-of-range și inconsistențe de stare;
Testează pe dispozitive reale: Emulatoarele și simulatoarele au suport BLE limitat; testează întotdeauna pe dispozitive fizice;
Testare specifică versiune: Testează pe multiple versiuni OS, mai ales pe cea mai veche versiune suportată;
Operațiuni Batch: Grupează multiple citiri/scrieri caracteristici când este posibil;
Optimizează MTU: Solicită MTU maxim devreme în conexiune, cu gestionare corectă de erori;
Parametri conexiune: Negociază parametri optimi de conexiune pentru cazul tău de utilizare, dependent de platformă;
Compresie date: Comprimă datele când transmiți payloaduri mari;
Minimizează folosire Radio: Proiectează protocolul pentru a minimiza numărul de transmisii;
Adaugă întârziere de 600-1000ms după conexiune înainte de service discovery ;
Implementează logică retry pentru eroarea GATT 133 cu exponential backoff ;
Folosește serviciul foreground pentru operare background fiabilă;
Adaugă întârziere de 2+ secunde înainte de încercări de reconectare;
Implementează corect state preservation și restoration pentru operare background;
Limitează frecvența notificărilor pentru a evita throttling sistem;
Dispune de toate subscripțiile către streamurile de date corespunzătoare;
Evită hot reload când testezi BLE; folosește restart complet;
Implementează platform channels pentru cazuri edge neacoperite de pachete;
Dezvoltarea IoT cu BLE necesită înțelegerea atât a fundamentelor protocolului, cât și a implementărilor specifice platformei. Urmând patternurile arhitecturale și bunele practici prezentate în acest articol, dezvoltatorii pot crea aplicații BLE fiabile, eficiente energetic pe platformele Android, iOS și Flutter, lucrând cu hardware divers de la semiconductori Nordic la Raspberry Pi și dispozitive ESP32.
Cheia dezvoltării BLE de succes constă în testare amănunțită, gestionare corectă a stărilor și înțelegerea caracteristicilor unice ale fiecărei platforme. Pe măsură ce BLE continuă să evolueze cu noi funcționalități și capabilități, principiile fundamentale de arhitectură bazată pe servicii și comunicare wireless eficientă rămân constante.
Fie că construiești un tracker fitness, dispozitiv smart home sau rețea de senzori industriali, BLE oferă fundația pentru crearea experiențelor wireless convingătoare care echilibrează funcționalitatea, eficiența energetică și experiența utilizatorului. Integrarea emergentă cu tehnologiile AI transformă și mai mult peisajul, creând ecosisteme inteligente, autonome care învață și se optimizează continuu.
